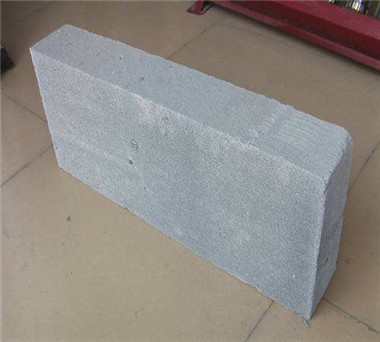

遵义加气砖是由水泥，石灰等含钙材料制成的混凝土砌块，然后与河砂，火山灰等含硅材料混合，参与铝粉等充气材料。加气砖具有表观密度低的特点（一般为粘土砖的1/3，用作墙体材料，白色重量减少2 / 5~1 / 2），隔热，耐火，加工性能好。
在加气砖的生产过程中，原料的制备和生产控制会有更多的不稳定因素。
一，原料的准备
1.石灰研磨
直径：Φ1.5米* 5.7米，130千瓦/小时
（1）技能要求：研磨石灰的产值控制在6t / h;质量要求：石灰的细度控制在15％418％，在生产实践过程中细度控制在不超过25％（0.08mm筛网）;
石灰磨电流要求：不超过260A，正常尺寸控制在200~240A。
（2）当研磨细石灰的产值达到要求时，细度不合格，石灰的进料速度将降低，直到石灰的细度达到要求。
二，打磨
直径：2.2米* 7米Φ，380千瓦/小时
（1）技能
控制细度约为25％，实际生产中控制细度为30％~40％。
比例为1.5-1.65g / ml;
岩石的产值：20米立方/小时;
教育废物：参与量不超过15％，应统一参与。
（2）砂浆要求
当细度为40％时，应参加3it的钢锻造量。如果钢锻造量为31t，细度仍大于40％，则应检查钢缎的等级是否合理。
当原油的比例小于1.5g / ml时，外部水的量减少并且砂的比率增加。
当比重>，1.7g / ml时，增加外部含水量，降低出砂速度。
贵阳加气砖
配方规划
（1）堆积密度：B07为680kg / m。 ，模架的容量为3.4米。 ，总干重为2312kg（砂产品含水率为0.5-0.55）。
（2）水泥：8％~10％。
（3）石灰：18％~20％。
（4）砂浆：70％（干物质）。
（5）石膏：1％~1.5％。
（6）铝粉：0.7％。
计算公式为：
M（砂浆）=（M（总干物质量）-M（水泥）-M（石灰）/（砂浆中干物料含量百分比）：干燥试验可以计算加水量:(做分散度）。一般实验生产中控制在22~24cm，控制在26~27cm。
四。铸造参数（适用于B07）
（1）搅拌时间：一般设定在3min（视天气而定，夏季时间可以短，但不能少于2min）。
混合时间太短，这简单地使混合不均匀。切割坯体时，石灰水泥变成块状，高压灭菌时砖块破碎。
粉碎铝粉的混合时间太短，使铝粉混合不均匀。
（2）浇注温度35~45℃，铝粉搅拌时间30 s。
当浇注温度<35℃时，等待干燥和硬切割钢坯的时刻将延长，这将影响产量值（一般来说，最适合在1~2h和1.5h切割） 。
当铸造温度> 45℃时，切削时间缩短0.5~1h。
